راهنمای کامل تورچ‌های CO2: مدل‌ها، وظایف و قطعات

آنچه در این مقاله می خوانید

* مقدمه *

تورچ‌های CO2 جوشکاری: راهنمای صفر تا صد تورچ MB15، قطعات یدکی و وظایف آن

در دنیای جوشکاری مدرن، که سرعت، دقت و کیفیت حرف اول را می‌زند، فرآیند جوشکاری با گاز محافظ (MIG/MAG) جایگاه ویژه‌ای پیدا کرده است. قلب تپنده این فرآیند، یعنی تورچ CO2، ابزاری است که چهار کار حیاتی را هم‌زمان به محل جوش می‌رساند: انتقال برق، هدایت سیم، تزریق گاز محافظ و کنترل دستور جوشکاری. بدون یک تورچ CO2 باکیفیت و متناسب با نوع کار، رسیدن به یک جوش یکنواخت، قوی و بدون عیب عملاً غیرممکن است.

انتخاب، شناخت دقیق قطعات و نگهداری صحیح از این ابزار، نه تنها بهره‌وری اپراتور را افزایش می‌دهد، بلکه مستقیماً بر کیفیت اتصال نهایی و کاهش هزینه‌های تعمیر و تعویض قطعات مصرفی تأثیر می‌گذارد. در این مقاله جامع، وظایف اصلی تورچ های MIG/MAG را بررسی می‌کنیم، با مدل‌های متنوع آن‌ها آشنا می‌شویم و سپس به صورت تک به تک پرکاربردترین مدل در صنایع سبک و نیمه سنگین، یعنی تورچ MB15، را تشریح می‌کنیم تا شما بتوانید آگاهانه‌ترین انتخاب را برای کارگاه خود داشته باشید و با اطمینان کامل از مجموعه‌ای مطمئن مانند آریا جوش بارثاوا خرید نمایید.

*وظایف تورچ CO2 در فرآیند جوشکاری

وظیفه یک تورچ CO2 تنها نگه داشتن و هدایت سیم جوش نیست؛ بلکه این ابزار چهار کارکرد کلیدی را هم‌زمان به محل جوشکاری می‌رساند:

1. انتقال انرژی الکتریکی (برق قدرت): تورچ، برق قدرت و آمپراژ مورد نیاز برای ذوب سیم جوش را از دستگاه به ناحیه جوش منتقل می‌کند.
2. هدایت سیم جوش: سیم جوش که داخل دستگاه و روی قرقره باز شده، از طریق مسیر داخلی تورچ به سمت محل اتصال هدایت می‌شود.
3. تزریق گاز محافظ: گاز محافظ که از کپسول داخل دستگاه آمده، از طریق مجرای داخلی تورچ به صورت متمرکز و یکنواخت به حوضچه جوش تزریق می‌شود.
4. کنترل فرآیند (دستور شروع و پایان): دستوری که اپراتور برای شروع و پایان جوش به دستگاه می‌دهد، توسط کلید روی دسته تورچ CO2 انجام می‌شود.

*دسته‌بندی و مدل‌های تورچ‌های CO2

تورچ‌های CO2 مدل‌های مختلفی دارند که عمدتاً بر اساس سیستم خنک‌کاری و متراژ تقسیم‌بندی می‌شوند:

1. نوع خنک‌کاری:

• مدل‌های هوا خنک : این مدل‌ها برای کارهای کارگاهی و سبک مناسب هستند و امکان کار مداوم با آمپرهای پایین را فراهم می‌کنند.
• مدل‌های آب خنک: این تورچ‌ها برای جوشکاری‌های سنگین، کارهای مداوم و آمپرهای بالاتر استفاده می‌شوند.

2. متراژ کابل:

رایج‌ترین متراژها شامل 3 متری، 4 متری و بعضاً 5 متری هستند.

• نکته مهم متراژ: هرچه طول تورچ بلندتر شود، حرکت سیم جوش در داخل فنر آن دشوارتر شده و یکنواختی خروج سیم از سر تورچ کاهش می‌یابد. به همین دلیل، طول کوتاه بهتر است. استفاده از متراژهای بیش از 5 متر اصلاً پیشنهاد نمی‌شود.
• پیشنهاد کاربردی: در دستگاه‌های صنعتی دارای وایر فیدر جداگانه، بهتر است وایر فیدر را نزدیک‌تر به محل جوشکاری ببرید و از کابل رابط بلندتر استفاده کنید تا طول تورچ CO2 کوتاه بماند.

3. مدل‌های رایج بازار:

• تورچ‌های هوا خنک رایج: شامل MB15، MB24، MB25، MB36
• تورچ‌های آب خنک: شامل مدل‌های تورچ‌های مکسی 4000 و مدل‌های پاناسونیک.

<span style="color: black;">️️⚠️</span>جهت خرید لوازم تورچ میگ CO2 لینک زیر کلیک کنید

🔗 خرید لوازم تورچ میگ CO2

* تشریح تخصصی تورچ MB15: قطعات مصرفی و یدکی

تورچ MB15 یک مدل پرکاربرد مزیت‌هایی این تورچ وزن سبک و انعطاف‌پذیری بالا است که جوشکاری‌های طولانی و در حالات مختلف را برای اپراتور آسان کرده است . این تورچ، سیم جوش‌های سایز 0/8 و سایز 1 را کاملاً پشتیبانی می‌کند و توانایی کار مداوم با آمپرهای 80 تا 100 آمپر خروجی دستگاه را دارد.

️⚠️برای تضمین کارایی و کیفیت این تورچ در آمپراژهای بالا و طول عمر قطعات، باید آن را از فروشگاه معتبر تهیه کنید. این محصول باکیفیت و کلیه لوازم یدکی در سایت آریا جوش بارثاوا موجود بوده و خرید از این مجموعه، اطمینان از عملکرد پایدار را برای شما به ارمغان می‌آورد.

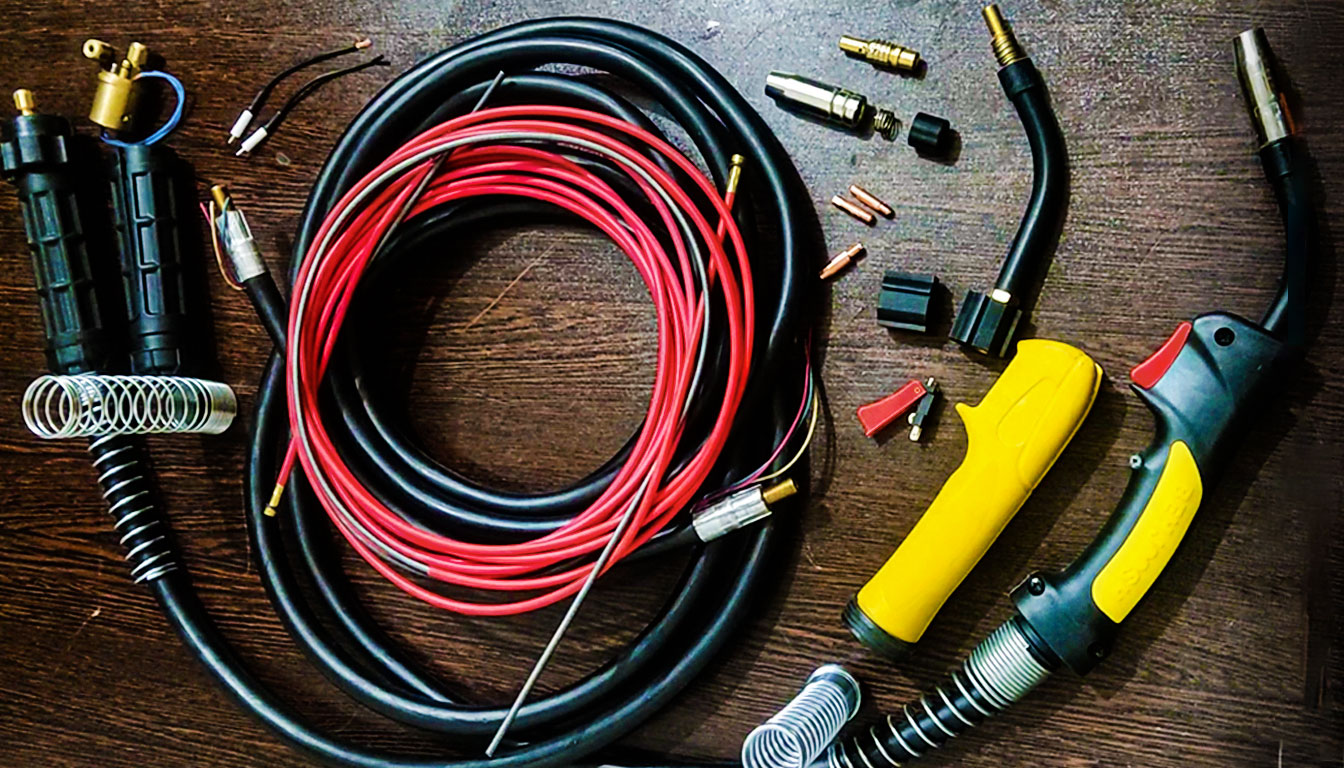

*اجزای مهم تورچ MB15 و وظایف آن‌ها:

1. قطعات سر تورچ (مصرفی)

شعله پوش MB15:وظیفه محافظت فیزیکی از پایه نازل و نازل را بر عهده دارد و گاز را متمرکز می‌کند. از آنجایی که اپراتور ممکن است شعله پوش را به قطعه کار تکیه دهد، عایق بودن شعله پوش بسیار حیاتی است تا جرقه نزند. عایق‌بندی ضعیف در مدل‌های بی‌کیفیت، می‌تواند با چند بار بستن و باز کردن، منجر به جدا شدن قسمت داخلی شود. برای محافظت و طول عمر بیشتر از شعله پوش، باید از اسپری یا ژل جوشکاری استفاده کرد تا پلیسه‌های جوش به آن نچسبند و مسیر خروج گاز مسدود نشود.

• نازل: وظیفه اصلی نازل، انتقال برق جوشکاری به سیم جوش و هدایت دقیق سیم است. نازل برای سیم‌های 0/8 و در موارد خیلی ظریف 0/6 استفاده می‌شود. کیفیت نازل به متریالی برمی‌گردد که از آن ساخته شده است تا در دمای بالا زود ذوب نشود.

پایه نازل MB15 : به سر گردنه بسته می‌شود و سه وظیفه اصلی دارد: 1. فیکس کردن فنر شعله پوش، 2. گاز را پخش می کند و به عنوان گاز پخش کن عمل می کند ، و 3. انتقال جریان برق از گردنه به نازل.

• توجه: رزوه پایه نازل چپ گرد است؛ یعنی برای باز کردن باید آن را خلاف جهت عقربه‌های ساعت بچرخانید. و جهت عقربه ساعت باز کنید رزوه مخالف این عمل هست تا از باز شدن همزمان جلوگیری شود.

2. قطعات میانی و داخلی تورچ MB 15

عایق گردنه MB15 و فنر روی گردنه:عایق گردنه روی گردنه نصب می‌شود و حکم عایق را دارد. فنر روی گردنه نیز یک قطعه یدکی است که در صورت به‌هم‌ریختگی شکل اولیه، قابل تعویض است. شما می‌توانید این محصول را از فروشگاه آریا جوش بارثاوا تهیه کنید.

• گردنه: سیم، گاز و برق از داخل آن عبور می‌کنند. جنس آن بسیار مهم است؛ باید برنجی باشد تا در جریان جوشکاری بالا داغ نشود.
• کلمپ: متحرک نیز برای فیکس کردن و محکم کردن گردنه داخل دسته تورچ استفاده می‌شود.
• دسته: از قطعات داخلی محافظت می‌کند و عایق است. کلید تورچ در این قسمت سوار می‌شود. امکان تهیه قطعه یدکی آن در صورت شکستن یا خرابی از آریا جوش بارثاوا وجود دارد.
• کلید: اپراتور با این قطعه دستور شروع و پایان جوشکاری را به دستگاه می‌دهد. خرابی کلید (به دلیل خودگی پلاتین یا نشستن گرد و خاک) ممکن است باعث عدم دستورگیری تورچ شود که با تعویض آن مشکل برطرف می‌گردد.
• فنر انتهای دسته تورچ: وظیفه حیاتی آن، جلوگیری از خم شدن 90 درجه‌ای کابل قدرت است؛ چرا که خم شدن مکرر و شدید می‌تواند به شیلنگ گاز، مس داخلی و سیم دستور آسیب جدی وارد کند.

3. قطعات انتهایی و ارتباطی

• کابل قدرت: برق جوشکاری، سیم، گاز و سیم دستوری را هدایت می‌کند و در مدل‌های 3 متری، 4 متری و بعضاً 5 متری موجود است. مهم‌ترین تفاوت کابل‌های باکیفیت و بی‌کیفیت در میزان مس استفاده شده در داخل کابل است. کابل‌های مرغوب، توان تحمل آمپراژهای بالا (مانند 80، 100 و 120 آمپر) را بدون داغ شدن دارند. این مدل کابل‌ها در فروشگاه آریا جوش بارثاوا موجود است.
• فنر تورچ هواخنک CO2 : این فنر که سیم جوش از داخل آن سر می‌خورد، در امتداد کل طول تورچ قرار دارد. توصیه می‌شود بر اساس محیط کار، هر 6 ماه تا 1 سال فنر تورچ را عوض کنید. مدل روکش قرمز رنگ برای تورچ‌های هواخنک (MB15، MB24، MB25، MB36) و مدل زرد رنگ برای تورچ‌های آب خنک مناسب است.
• فنر قاب سانترال و قاب ته تورچ داخلی: این فنرها داخل قاب سانترال فیکس شده و از فنر انتهای کابل محافظت می‌کنند.
• سانترال نری ته تورچ هواخنک: این قطعه تورچ را به دستگاه جوش متصل می‌کند و برق، گاز و دستور را منتقل می‌کند. این مدل با تورچ‌های MB15، MB24، MB25، MB36 مشترک است.
• مهره هرزگرد: وظیفه فیکس کردن ته تورچ به دستگاه را بر عهده دارد.
• فیش دستوری میگ CO2 نری اسپرینگ: یک قطعه یدکی قابل تهیه از سایت آریا جوش بارثاوا هست که در صورت خرابی قابل تعویض می‌باشد.

خلاصه مقاله

تورچ MB15 یک مدل هوا خنک است که آمپرهای 80 تا 100 آمپر را به صورت مداوم تحمل می‌کند. این تورچ سیم جوش‌های سایز 0/8 و 1 میلی‌متر را پشتیبانی می‌کند. کابل‌های آن در متراژهای 3 متری، 4 متری و بعضاً 5 متری عرضه می‌شوند. یکی از ویژگی‌های فنی مهم آن، رزوه چپ گرد پایه نازل است. همچنین، فنر هدایت سیم داخلی آن دارای روکش قرمز رنگ بوده و سانترال نری آن با مدل‌های MB24، MB25، MB36 مشترک است.
